Csapágyválasztási útmutató
A gördülőcsapágyak típusai, szerkezetei és méretei sokfélék. Annak érdekében, hogy a mechanikus eszköz a várt teljesítményt játssza le, nagyon fontos, hogy a legmegfelelőbb csapágyat válassza.
A csapágy kiválasztásához számos tényezőt kell elemezni. Az általános sorrend a következő:
(1) Értse a mechanikus eszközök és csapágyak működési feltételeit stb.
(2) A csapágyakra vonatkozó egyértelmű követelmények
(3) Válassza ki a csapágy típusát
(4) Válassza ki a csapágykonfigurációt
(5) Csapágyméret kiválasztása
(6) Csapágyra vonatkozó előírások kiválasztása
(7) A kiválasztott csapágy beépítési módja
A csapágy elhelyezkedése, az üzemeltetési feltételek és a környezeti feltételek a megfelelő csapágy kiválasztásának előfeltételei. Ehhez a következő adatokat és információkat kell beszerezni:
(1) A mechanikus berendezés funkciója és szerkezete
(2) Hol kell használni a csapágyat
(3) Csapágyterhelés (méret, irány)
(4) Forgási sebesség
(5) Rezgés és ütés
(6) Csapágyhőmérséklet (környezeti hőmérséklet, hőmérséklet-emelkedés)
(7) Környezeti légkör (maró, tiszta, kenőanyag)
Hogyan válasszuk ki a csapágy típusát a géphez?
A csapágytípus kiválasztásakor fontos, hogy teljes mértékben megértsük a csapágy működési feltételeit. Az alábbi táblázat felsorolja a fő elemzési elemeket:
| Elemzési elemek | Kiválasztási módszer | |
| 1)Csapágy szerelési hely | Csapágyak, amelyek elférnek a csapágy szerelési térben. | Mivel a tengelyt a tengely merevségén és szilárdságán helyeztük el, a tengelyátmérő a csapágy belső átmérője, amelyet általában először határoznak meg. A gördülőcsapágyak azonban különböző méretsorokkal és típusokkal vannak, amelyek közül ki kell választanunk a legmegfelelőbb csapágytípust. |
| 2) Terhelés | A következő tényezőket kell figyelembe venni: A terhelés mérete; Radiális terhelés, axiális terhelés; egy vagy két irányból; A rezgés vagy az ütés mértéke. | Általánosságban elmondható, hogy aradiális terhelhetőségaz azonos belső átmérőjű csapágyak száma a következő sorrendben növekszik: mély barázda golyóscsapágyak szögletes érintkező golyóscsapágyak hengeres görgős csapágyak |
| 3) Forgási sebesség | A csapágy határsebessége nem csak a csapágytípusból származik, hanem a csapágyméretre, a ketrec típusára, a pontossági minőségre, a terhelési állapotra és a kenési módszerre is korlátozódik stb. Ezért ezeket a tényezőket figyelembe kell venni a kiválasztáskor. | A következő csapágyakat többnyirenagy sebességű forgatás: Mély barázda golyóscsapágyak, szögletes érintkező golyóscsapágyak, hengeres görgős csapágyak |
| 4) Forgási pontosság | Forszerszámgéporsókamelyek nagy kifolyási pontosságot igényelnek, valamint olyan gépeket kell használni, amelyek nagy sebességet igényelnek, mint például turbófeltöltők, nagy pontosságú csapágyak az 5. | A következő csapágyakat általában nagy pontosságú alkalmazásokban használják: Mély barázda golyóscsapágyak, szögletes érintkező golyóscsapágyak, hengeres görgős csapágyak |
| 5) Merevség | Amikor a csapágy terhelés alatt van, a gördülési elemek és a versenypálya közötti érintkezési rész rugalmasan deformálódik."Nagy merevség"azt jelenti, hogy ennek a rugalmas deformációnak a deformációja kicsi. | Az olyan alkatrészekben, mint a szerszámgép főtengelye és a gépjármű végső redukciós fokozata, miközben növelik a tengely merevségét, a csapágy merevségét is javítani kell. A görgős csapágyak kevésbé deformálódnak terhelés alatt, mint a golyóscsapágyak. A csapágy előfeszítése (negatív clearance)növelheti a merevséget. Ez a módszer alkalmasszögletes érintkező golyóscsapágyakÉskúpos görgős csapágyak. |
| 6) A belső gyűrű és a külső gyűrű relatív dőlése | Ha a belső gyűrű és a külső gyűrű közötti relatív dőlés túl nagy, a csapágy belső terhelés miatt megsérül. Ezért ki kell választanunk egy csapágytípust, amely ellenáll ennek a dőlésszögnek. | A megengedett dőlésszög (vagy ön igazítási szög) a következő sorrendben növekszik: |
| 7) Összeszerelés és szétszerelés | Az összeszerelés és szétszerelés gyakorisága és módja a rendszeres ellenőrzéshez | Ha az összeszerelés és a szétszerelés gyakori, kényelmesebbhengeres görgős csapágyakelválasztható belső és külső gyűrűkkel, tűhenger csapágyakkal éskúpos görgős csapágyak. Kúpos furatú gömbcsapágy ésgömbhengercsapágyakkönnyen összeszerelhető és szétszerelhető kötőelemekkel vagy elvonási ujjakkal. |
Hogyan válasszuk ki a megfelelő csapágykonfigurációt a géphez?
A gép típusa más, a csapágyak szervizkörülményei eltérőek lesznek, és a teljesítménykövetelmények is eltérőek. Általánosságban elmondható, hogy több mint két csapágyak, hogy lenne használni a tengelyen.
Az axiális pozicionálás megkönnyítése érdekében a csapágyak nagy részét rögzített végű csapágyként használják, a többit pedig úszóvégű csapágyként. Az alábbi táblázat a rögzített végű és lebegő végcsapágyszerkezet kiválasztását sorolja fel.
| Elemzés | Alkalmazható csapágytípus | |
| Rögzített végű csapágy | Axiális pozicionáláshoz és rögzítéshez használt csapágyak: Válassza ki azokat a csapágyakat, amelyek egyszerre viselnek radiális és axiális terhelést. Annak érdekében, hogy viseli a kétirányú axiális terhelés, meg kell vizsgálni a megfelelő szilárdság szerint az axiális terhelés a telepítés során. | Mély barázda golyóscsapágyak, Match pár szögletes érintkező golyóscsapágyak, Dupla sor szögletes érintkező golyóscsapágy, Önbeállító golyóscsapágy, Hengeres görgős csapágyakbordákkal, Duplasoros kúpos görgős csapágy, |
| Úszó végű csapágy | A tengelynek a működés közbeni hőmérséklet-változások által okozott tágulása és összehúzódása, valamint a csapágy axiális helyzetének beállítása. Célszerű olyan csapágyat választani, amely csak a radiális terhelést viseli, és a belső gyűrű és a külső gyűrű szétválasztható. Ha nem elválasztható csapágyakat használ, általában a külső gyűrű és a ház között el kell fogadni a távolsági illeszkedést, hogy amikor a tengely kitágul és hővel összeér, a csapágy axiális elkerülésre használható legyen. | Külön típus: Nem elválasztható típus: Mély barázda golyóscsapágy, Kombinált szögletes érintkező golyóscsapágy(back to back kombináció), Kétsoros szögletes érintkező golyóscsapágyak, Önbeállító golyóscsapágy, |
| Ha a tengely nem tesz különbséget a rögzített vég és a Lebegő vég között. | Ha a csapágytávolság kicsi, és a tengely tágulása és összehúzódása nem nagy, két szögletes érintkező golyóscsapágyat vagy kúpos görgős csapágyat használnak, amelyek ellenállnak az axiális terhelésnek szemtől szemben vagy hátulról. Állítsa be az axiális távolságot a beszerelés után anyákkal vagy alátétekkel. | Mély barázda golyóscsapágy, Szögletes érintkező golyóscsapágy, Önbeállító golyóscsapágy, (NJ típus, NF típus) |
| Függőleges tengelyhez | A rögzített vég olyan csapágyakat használ, amelyek egyszerre bírják a radiális terhelést és az axiális terhelést. Ha az axiális terhelés nagy, a tolóerőcsapágyat és a radiális csapágyat együtt használják. Hasonlóképpen, a csapágy, amely csak viseli a radiális terhelés van kiválasztva a lebegő végén, hogy elkerüljék a tágulás és összehúzódása a tengely. | Rögzített vég Kombinált szögletes érintkező golyóscsapágy(hátról hátra) Kétsoros kúpos görgős csapágyak Tolóerő csapágyÉsradiális csapágyegyütt használják |
Hogyan válasszuk ki a csapágytípusokat a különböző ipari alkalmazások szerint?
1. Válassza ki a csapágyakatSzerszámgépek:

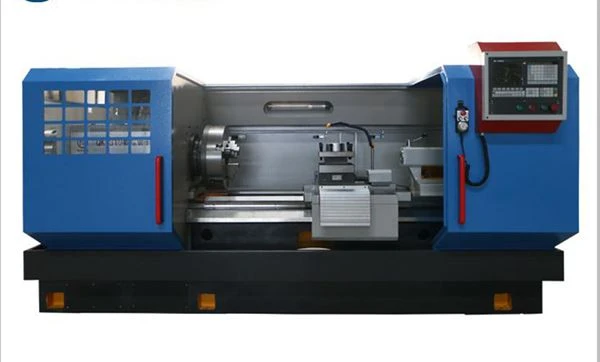

CNC cső menetes eszterga
CNC esztergagép
CNC marógép
CNC esztergaközpont
Köszörűgép
Stb.
A precíziós szerszámgép orsócsapágyaknál a pontossági minőségnek jobbnak kell lennie, mint a P5- nek, jobbnak P4, Grade P2 minőségben. A szerszámgépiparban a következő csapágytípusokat használják széles körben:
1）Szögletes érintkező golyóscsapágyak
A szögletes érintkező golyóscsapágyak a mély barázda golyóscsapágyak átalakító csapágyai. Ezek jellemzik a nagy forgó sebesség, amely képes elviselni radiális terhelés és axiális terhelés egy időben, és azt is viseli a tiszta axiális terhelés. Axiális terhelhetőségét az érintkezési szög határozza meg, és az érintkezési szög növekedésével növekszik.
A szögletes érintkező golyóscsapágyak előnyei:
1. Egyszerű szerkezet;
2. A forgó sebesség viszonylag magas;
3. A súrlódási nyomaték viszonylag kicsi;
4. Egyszerre viselhet radiális és axiális terhelést;
5. Ugyanaz a külső méret nagyobb, mint a mély barázda golyóscsapágyak dinamikus és statikus terhelhetősége;
6. Nagy forgási pontosság és alacsony zajszint.
2) NN hengeres görgős csapágyak:
Az NN hengeres görgős csapágy egy elválasztható típusú csapágy, könnyen összeszerelhető és szétszerelhető. A kétsoros hengeres görgős csapágyak előnyeinagy merevségÉsnagy pontosságú, így általában precíziós szerszámgépek fő tengelycsapágyaiként használják őket.
A kúpos görgős csapágyak ellenállnak a radiális irányon alapuló kombinált radiális és axiális terhelésnek. A csapágykapacitás függ a külső gyűrű versenypályaszöge, minél nagyobb a szög, annál nagyobb a csapágykapacitás.
4)Kétirányú tolóerő golyóscsapágy:
Előnye:
nagy pontosság, jó merevség, elegendő kenés, alacsony hőmérséklet-emelkedés, nagy sebesség és kényelmes szétszerelés.
Ezek széles körben használják orsók szerszámgépek. Ez a csapágy egyszerre viselheti a radiális és axiális terhelés együttes terhelését, és korlátozhatja a tengely két oldalának axiális elmozdulását. Gyakran használják kombinálva kétsoros hengeres görgős csapágyak NN sorozat.
2. Válassza ki a csapágyakat

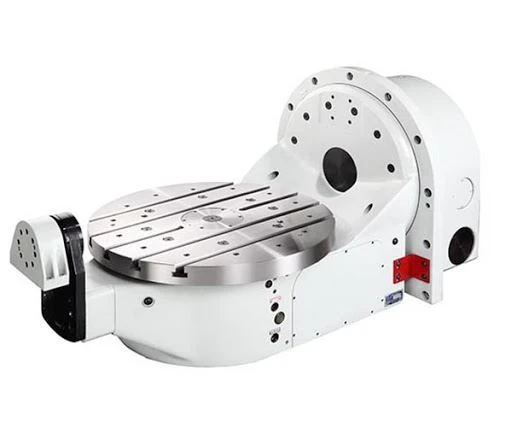

Forgó egységek,Orvosi berendezések,
Mérőműszerek
A következő csapágytípusokat széles körben használják precíziós forgóasztalokban és ipari robotokban:
1) Keresztbe görgős csapágyak:
Nagy pontosság: P5, P4, P2 osztályzat.
Nagy merevség: Ez a sorozat csapágy előre be van töltve.
Nagy terhelés:képes ellenállni a kettős irányú axiális terhelésnek, a radiális terhelésnek és a billenő pillanatnak
Kis méret: vékony rész, helytakarékos szerszámgépekhez.

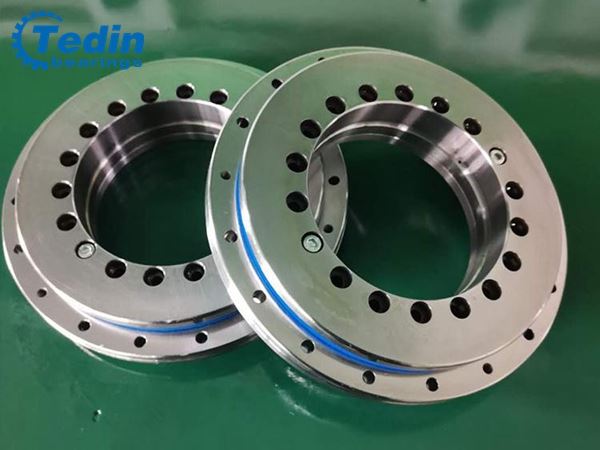

Az YRT forgó asztali csapágyszerkezete kettős irányú axiális terhelést, radiális terhelést és billenő pillanatot is képes elviselni.
Alkalmazás:
nagy pontosságú forgóasztal,
Marógép,indexfej,
hobbin gép
CNC szerszámgépek.
3. Válassza ki a csapágyakatAcélipar, Rolling Mills
A hengerművek csapágyaitellenáll a nagy terhelésnek és a nagy sebességű forgatásnakvalamint a nagyon súlyos működési környezetek. A különböző iparágakban minden tekintetben súlyos körülmények között használják őket. Így a csapágy anyagára, szerkezetére és pontosságára vonatkozó követelmények nagyon szigorúak. A Tedin termelkétsoros kúpos görgős csapágyak,négysoros kúpos görgős csapágyakÉsnégysoros hengeres görgős csapágyakmelegcsík malmok és hideg szalag malmok. A 2018-Z-malom vagy Sendzimir malom,A Tedin termelDouble sor hengeres görgős csapágyakÉsháromsoros hengeres görgős csapágyaka tartalék tekercsekhez.
A Tedin előnyei:
1.Nagy tisztaságú anyag:
DAYE acél vagy BAOSHAN acél GCr15SiMn, GCr18Mo, 100CrMo7-4, vagy importált OVAKO acél;
2. Nagy pontosság:
Hengerművek tekercsnyakú csapágyaihoz: ISO Grade P5, P4;
Z-malmok tartalék tekercscsapágyaihoz: ISO Grade P4,
Az interfész magasságkülönbsége az összes csapágyak ugyanazon a tengelyen ≤ 0,005mm.
A különbség a falvastagság a szomszédos csapágyak ≤ 0.002mm.
3. Koronás belső gyűrű, versenypálya & görgők:A TRB kúpos görgői:logaritmikus profillal,
4. Speciálisan kialakított ketrecszerkezettel.
5. Görgőprofilok és méretek konzisztenciája
A kétsoros és a négysoros kúpos görgős csapágyak kúpos görgői olyan szoros méret- és geometriai tűréshatárok szerint készültek, hogy gyakorlatilag azonosak. Ez optimális terheléseloszlást biztosít, csökkenti a zajt és a rezgést, és lehetővé teszi az előterhelés pontosabb beállítását.
6. Jobb fáradtságos élet
7. Csökkentett zajrezgés
8. Testreszabott szerkezetek és méretek állnak rendelkezésre
Csapágyak tartalék tekercsekhez:
Tipikus eset:
Sendzimir malom (Z-malom):20 magas hideghengerműacélszalaghoz.
Alkalmazott csapágytípusok: NNCF3680181X (zárt típus), NNCF2660168X (zárt típus)
Hengerművek acéltípusokhoz: ötvözött acél, rozsdamentes acél, berillium réz stb.
Sendzimir malom (Z-malom):12 magas hideghengerműacélszalaghoz.
Alkalmazott csapágytípusok: NNCF43110205X (zárt típus), NNCF3680171X (zárt típus), NNCF3680224X (zárt típus)
Gördülőacél típusok:Szénacél,Nemorientált szilíciumacél, Orientált szilíciumacél stb.

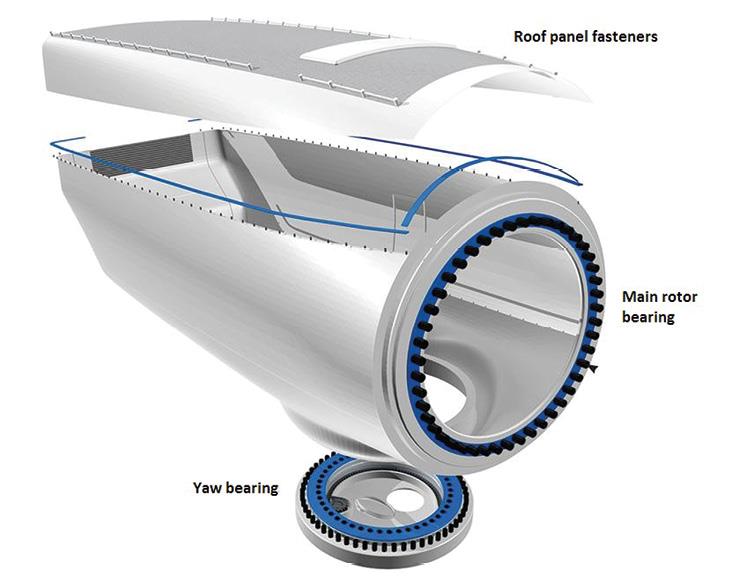

4. Válassza a kúpos görgőket Szélturbina fő csapágyak
A Tedin nagy méretű kúpos görgőket gyárt szélturbina fő csapágyakhoz.

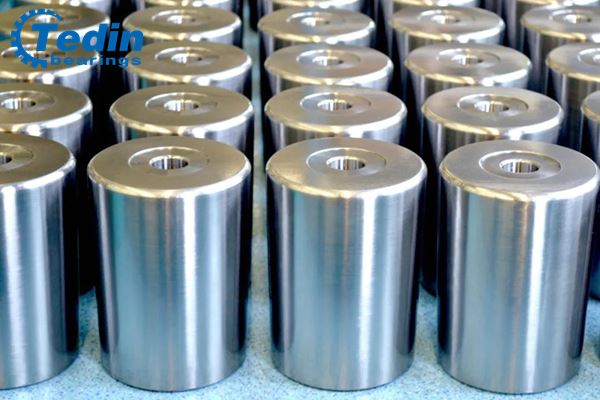

Kúpos görgők szélturbina csapágyakhoz:
(rotorcsapágyak, szélturbinák fő tengelycsapágyai)
Átmérőjű:50mm - 130mm;
Anyaga: 100CrMo7-4, Tok edzett acél G20Cr2Ni4A, OVAKO Steel, TIMKEN 3311 Acél, TIMKEN 4320 Acél;
Profil:Logaritmikus profil
Rendezési átmérő variáció:0,003 mm;
Felület szuper kész:Ra 0,2
Kúpos görgők φ 62 x 116mm
3 MW szélturbinákhoz használható
(Szárazföldi)
Nagy végátmérő: 62,32mm
Hossz: 116mm
Anyaga: Tok edzett acél
Keménység: HRC 58-62
Tok edzett mélység: ≥3mm
Profilalkotás: Logaritmikus profil
Felületi érdesség: Ra 0,2
Átmérő variáció: 0.003mm

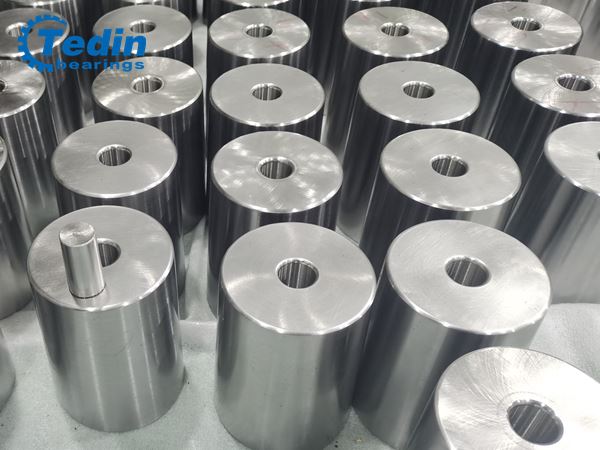

Kúpos görgők 103*140mm
5 MW szélturbinákhoz használható
(Tengeri)
Anyaga: Tok edzett acél
Keménység: HRC 59-63
Hatékony tokkeményített mélység: ≥3,5 mm
Átmérő variáció: 0.003mm;
Profil: Logaritmikus profil
Felületi érdesség: Ra 0,2
TELJES vizsgálati jelentésekkínálunk a nagy méretű kúpos görgők:
1. Anyagtanúsítvány
2. Kémiai összetétel vizsgálat eredménye
3. Szemcseméret vizsgálat eredménye
4. Megőrzött austenit tartalom mikroszerkezet
5. Tisztaság
6. Felületi és mag keménység
7. A tok keménysége mélysége
8. NDT vizsgálati eredmény(MT,UT)
9. Görgőprofil jelentés
10. Érdességvizsgálati jelentés
11. Égési vizsgálati jelentés
12. A dimenziókról szóló záró vizsgálati jelentések
