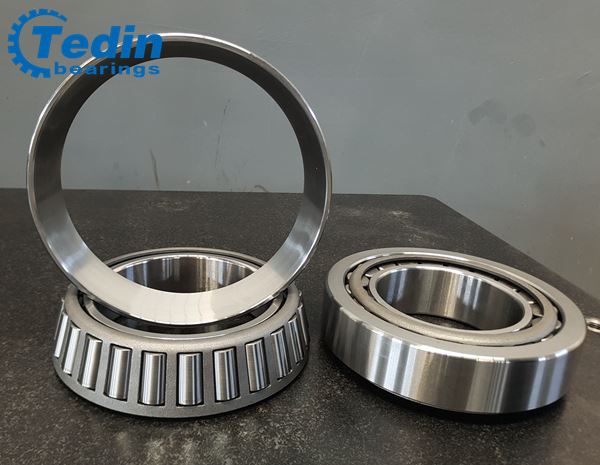

Precíziós orsócsapágy

Egysoros kúpgörgős csapágy 32020 nagy pontosságú minőségben, amelyet általában szerszámgépek orsós csapágyaként használnak, és párban vannak elrendezve.

Precision spindle bearing 32020P4 Precision tapered roller bearing 32020 P4

Csapágy típus	Egysoros kúpgörgős csapágy
SZ. csapágy	Új kód	32020-X
Régi kód	32020X
Alapméretek Mértékegység: mm	d (belső átmérő)	100
D (külső átmérő)	150
B (Magasság)	32
C	24
T	32
r1/r2	2
r3/r4	1.5
a	33
d1	126.6
Alapvető minősítési terhelések Mértékegység: N	Alapvető dinamikus névleges terhelés, radiális (Cr)	173000
Alapvető statikus névleges terhelés, radiális (Cor)	285000
Sebességkorlátozás (rpm)	Határsebesség (nG)	4500
Referencia sebesség (nB)	2900
Fáradási határ terhelés, Raidal (Cur)	33500
Cserélhető modellek	T4CC100
Súly (tömeg)	1,94 kg
Részlet	Egysoros kúpgörgős csapágy, metrikus sorozat

A TEDIN a precíziós kúpgörgős csapágyak széles választékát gyártja, mind metrikus, mind hüvelykes sorozatban. A nagy pontosságú kúpgörgős csapágyak alkalmazása igen széleskörű. Cégünk gazdag tapasztalattal rendelkezik a nagy sebességű CNC precíziós szerszámgépekhez, csúcsminőségű forgóasztalokhoz, szélerőművekhez, vasúti szállítóberendezésekhez, pajzsos gépi vágófejekhez és egyéb alkalmazásokhoz használt precíziós kúpgörgős csapágyak gyártásában.

A Tedin teljes körű minőség-ellenőrzési rendszerrel rendelkezik termékeinkre az ISO9001:2015 szabványnak megfelelően. Minden részletet gondosan kezelnek és szigorúan a folyamatkövetelményeknek megfelelően ellenőriznek: nyersanyag, kovácsolás, hőkezelés, esztergálás, köszörülés, szuperfiniselés, összeszerelés, valamint jelölés és csomagolás.

Production and Inspection Process of tapered roller bearing 1

Production and Inspection Process of tapered roller bearing 3

Production and Inspection Process of tapered roller bearing 4

Production and Inspection Process of tapered roller bearing 6

Production and Inspection Process of tapered roller bearing 9

Production and Inspection Process of tapered roller bearing 10

Termékcímkék: kúpgörgős csapágy, egysoros, kétsoros, illesztett pár, szerszámgép, orsós csapágy, négysoros, precíziós.

Népszerű tags: Precíziós orsócsapágy, Kína, gyártók, gyári, testreszabott, eladó

Régi kód	Új kód	d	D	H	W
2007920	32920	100	140	25
2007120E	32020X	100	150	32
2007120	32020X2	100	150	32.4	1.79
	32020X2/DF/YA	100	150	64	3.57
2007121E	32021X	105	160	35
	32020X2/YA	105	160	35.4	2.34
2007122E	32022X	110	170	38
	32022	110	170	38	3.01
	32022/DB	110	170	86	6.3
2007124E	32024X	120	180	38
2007126E	32026X	130	200	45
2007928	32928	140	190	32
2007128E	32028	140	210	45	5.14
2007128E	32028X	140	210	45
2007930	32930	150	210	38
2007130E	32030X	150	225	48
2007932	32932	160	220	38
2007132E	32032X	160	240	51
	32032X2	160	240	51.5	7.41
2007934	32934	170	230	38
2007134E	32034	170	260	57	10.5
2007134E	32034X	170	260	57
2007936	32936	180	250	45
	32036	180	280	64	14
2007136E	32036X	180	280	64
2007938	32938	190	260	45
2007138E	32038X	190	290	64
2007938	32938	190	260	45	6.76
2007940	32940	200	280	51
2007140E	32040X	200	310	70
2007944	32944	220	300	51.5
2007144E	32044X	220	340	76
2007948	32948	240	320	51.5
	32048	240	360	76.5	23.8
	32048X2A	240	360	76
	32048X2AT171/DBCR275	240	360	171
2007952	32952	260	360	64.5
	32952X2	260	360	64	18.6
	32052X2	260	400	87.7	153
2007956	32956	280	380	64.5
2007956	32956	280	380	70	21
2007956K	32956/YB2	280	380	64.5	19.8
2007156	32056X	280	420	87
2007960	32960	300	420	74.5
2007960	32960X2	300	420	76.5	28.7
2007160	32060X	300	460	100
	32060X2	300	460	100.7	55.9
2007964	32964	320	440	76
	32964X2AT195/DBCK375	320	440	195
E2007964	32964X2	320	440	76.5	44.7
2007164	32064X	320	480	100
2007164	32064X2	320	480	100.7	59
2007968	32968	340	460	76
2007968	32968X2	340	460	76.5	34.3
2007972	32972	360	480	76
2007972	32972X2	360	480	76.5	35.9
1097996	32996X3	480	660	115	112
	329/530X2	530	670	100.47	81.3
